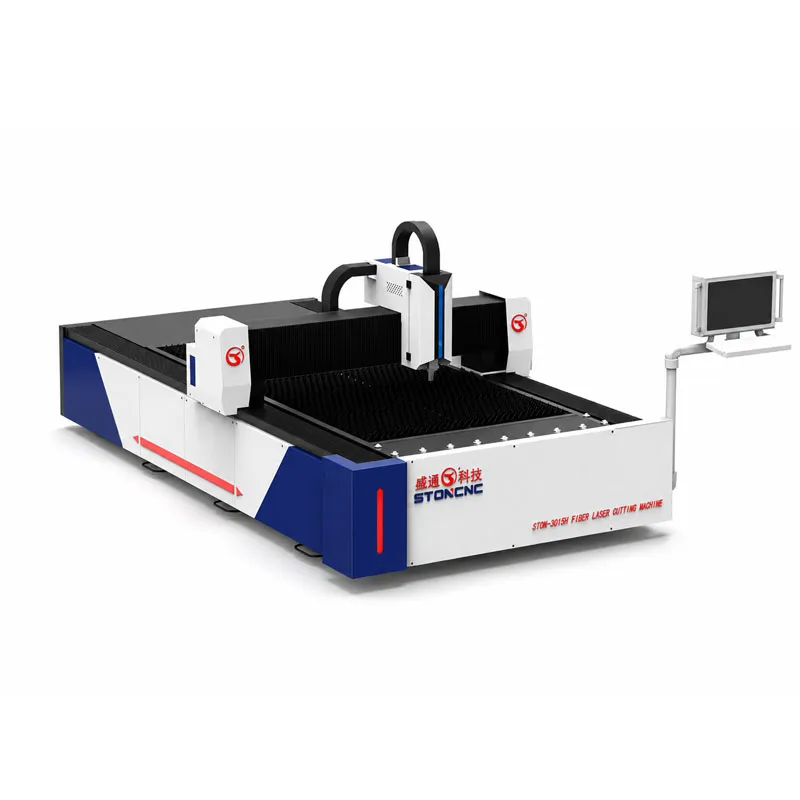

Máquina de corte por láser de fibra de mesa única - vista detallada 02

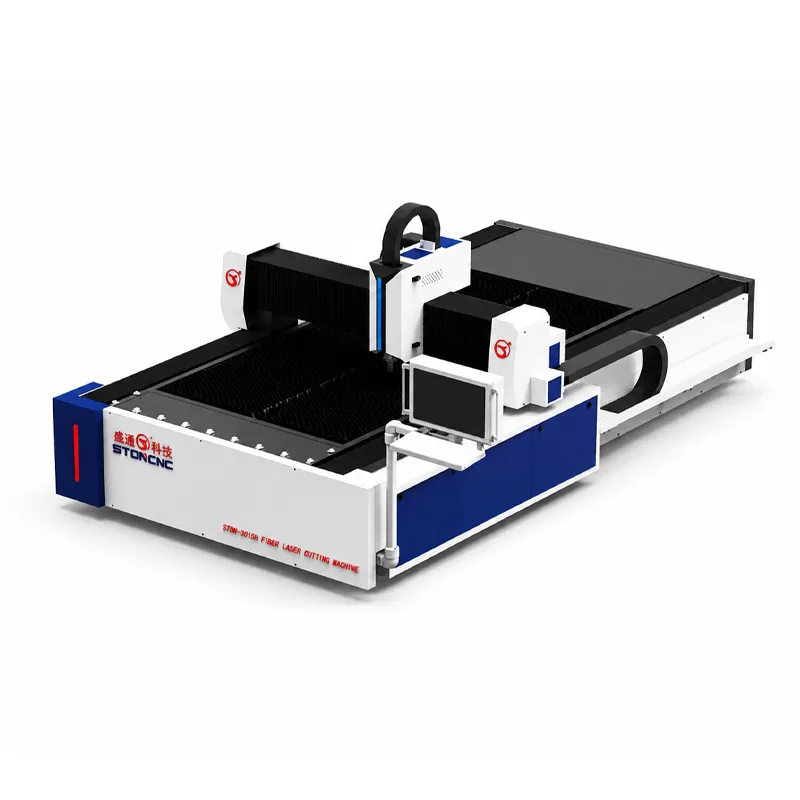

Máquina de corte por láser de fibra con mesa única - vista detallada 06
Máquina de corte por láser de fibra de mesa única - vista detallada 02
Máquina de corte por láser de fibra con mesa única - vista detallada 06

Máquina de corte por láser de fibra de una sola mesa

Soluciones de corte con láser de fibra de alta velocidad para láminas de metal.

La máquina de corte por láser de fibra con una sola mesa está diseñada para cortar chapas metálicas de manera eficiente, gracias a su estructura compacta de una sola mesa de trabajo. Es ideal para fábricas que necesitan una capacidad confiable de corte por láser CNC sin el espacio adicional ni el proceso de carga y descarga que requiere un sistema de doble plataforma.

Obtenga una Cotización Gratis
Descargar Catálogo en PDF
  • Descripción

Vea la Precisión en Acción

Máquina combinada de punzonado y corte por láser - vista detallada 01

Observe cómo nuestro sistema de corte por láser de una sola mesa permite cortar chapas metálicas con precisión gracias a un movimiento estable y un control CNC eficiente.

Especificaciones Técnicas

NO. Categoría 3015 4015 4020 6020 6025
1 Área de mecanizado (longitud × ancho) 3000 mm × 1500 mm 4000 mm × 1500 mm 4000 mm × 2000 mm 6000 mm × 2000 mm 6000 mm × 2500 mm
2 Recorrido del eje X 1550 mm 1550 mm 2050 mm 2000 mm 2500 mm
3 Recorrido del eje Y 3000 mm 4000 mm 4000 mm 6000 mm 6000 mm
4 Recorrido del eje Z 100 mm 100 mm 100 mm 100 mm 100 mm
5 Precisión de posicionamiento en los ejes X e Y ±0,05 mm ±0,05 mm ±0,05 mm ±0,05 mm ±0,05 mm
6 Repetibilidad de los ejes X e Y ±0,05 mm ±0,05 mm ±0,05 mm ±0,05 mm ±0,05 mm
7 Velocidad máxima de posicionamiento en los ejes X e Y 150 m/min 150 m/min 150 m/min 150 m/min 150 m/min
8 Ancho de corte 0,1 mm 0,1 mm 0,1 mm 0,1 mm 0,1 mm
9 Rugosidad del corte (chapa de acero) ≤6,3 µm ≤6,3 µm ≤6,3 µm ≤6,3 µm ≤6,3 µm
10 Precisión en el mecanizado de piezas ±0,1 mm ±0,1 mm ±0,1 mm ±0,1 mm ±0,1 mm
12 Espacio ocupado por las máquinas herramienta 4500 mm × 2600 m (aproximadamente) 5500 mm × 2600 m (aproximadamente) 5500 mm × 3200 m (aproximadamente) 8000 mm × 3200 m (aproximadamente) 8000 mm × 3700 m (aproximadamente)
13 Fuente de alimentación Trifásico, 380 V/50 Hz/60 kVA Trifásico
380 V/50 Hz/60 kVA		 Trifásico 380 V/50 Hz/60 kVA Trifásico
380 V/50 Hz/60 kVA		 Trifásico
380 V/50 Hz/60 kVA



Requisitos del entorno operativo para 3000 W
Artículo Nombre Requisitos Observación
Fuente de alimentación Capacidad total instalada ≤50 kVA Se recomienda una fuente de alimentación de 60 kVA.
Voltaje 380 V ± 51 TP3T Se deben instalar reguladores automáticos de voltaje y corriente si el voltaje excede el valor especificado.
Resistencia de conexión a tierra ≤4 ohmios



Requisitos del entorno operativo para el modelo de 6000 W
Artículo Nombre Requisitos Observación
Fuente de alimentación Capacidad total instalada ≤100 kVA Se recomienda una fuente de alimentación de 120 kVA.
Voltaje 380 V ± 51 TP3T Se deben instalar reguladores automáticos de voltaje y corriente si el voltaje excede el valor especificado.
Resistencia de conexión a tierra ≤4 ohmios

Ventajas del Producto

1. Varios tamaños de mesa

Los modelos 3015, 4015, 4020, 6020 y 6025 permiten a los compradores adaptar el tamaño de la máquina a las dimensiones reales de las láminas y al espacio disponible en el taller.

2. Precisión de corte estable

La precisión de posicionamiento en los ejes X e Y de ±0,05 mm y la precisión de mecanizado de la pieza de ±0,1 mm permiten una producción consistente de piezas de chapa.

3. Rendimiento eficiente en el movimiento

La velocidad máxima de posicionamiento en los ejes X e Y, de 150 m/min, ayuda a reducir el tiempo de los movimientos que no son de corte durante las tareas de corte repetitivas.

4. Ancho del corte fino

Un ancho de corte de 0,1 mm permite realizar trayectorias de corte precisas y ayuda a mejorar el aprovechamiento del material en el procesamiento de chapa.

5. Requisitos de alimentación claros

La información sobre la fuente de alimentación trifásica de 380 V / 50 Hz / 60 kVA ayuda a los compradores a preparar el entorno operativo antes de la instalación.

6. Diseño práctico de una sola tabla

El diseño de una sola mesa es ideal para fábricas que necesitan una máquina de corte por láser confiable para láminas de metal, sin necesidad de una estructura de intercambio de doble plataforma.

Diseñada para la excelencia: un vistazo al interior de la unidad de corte por láser STON

  • Máquina de corte por láser de fibra con mesa única - vista detallada 05

    Estructura de una sola mesa para el corte práctico de láminas

    La máquina de corte por láser de fibra con una sola mesa utiliza un diseño de mesa de trabajo fija única para el corte de láminas metálicas. En comparación con las máquinas de corte por láser de doble plataforma, esta estructura es más adecuada para los compradores que necesitan un diseño de máquina más sencillo, un ritmo de producción moderado y un espacio ocupado en el taller controlado. Está diseñada para fabricantes de chapa que requieren corte por láser CNC para paneles, cubiertas, carcasas, envolventes y piezas planas de chapa antes del doblado, la soldadura o el ensamblaje.

  • Máquina de corte por láser de fibra con mesa única - vista detallada 04

    Varios tamaños de trabajo para diferentes necesidades de producción

    La serie de máquinas incluye los modelos 3015, 4015, 4020, 6020 y 6025. El área de mecanizado varía de 3000 × 1500 mm a 6000 × 2500 mm, lo que permite a los compradores seleccionar un formato adecuado según el tamaño de la lámina, el tipo de producto y la distribución de la fábrica. Los valores de recorrido de los ejes X e Y varían según el modelo, mientras que el recorrido del eje Z es de 100 mm en todos los modelos enumerados. Esto ayuda a establecer una base clara para seleccionar el tamaño de mesa adecuado antes de solicitar una cotización.

  • Máquina de corte por láser de fibra con mesa única - vista detallada 03

    Precisión de movimiento y requisitos de instalación

    La máquina ofrece una precisión de posicionamiento de ±0,05 mm en los ejes X e Y y una repetibilidad de ±0,05 mm en los ejes X e Y, con una velocidad máxima de posicionamiento de 150 m/min. La precisión de mecanizado de la pieza de trabajo es de ±0,1 mm. Para la preparación del entorno operativo, la configuración de 3000 W requiere una capacidad instalada ≤50 kVA, y se recomienda una fuente de alimentación de 60 kVA. La configuración de 6000 W requiere una capacidad instalada ≤100 kVA, y se recomienda una fuente de alimentación de 120 kVA. El voltaje debe ser de 380 V ±51 TP3T, y la resistencia de conexión a tierra debe ser ≤4 ohmios.

Aplicaciones industriales

Dobladora de paneles CNC (tipo ventosa) - ventilación ambiental

Climatización y ventilación

Línea de producción de desenrollado, nivelación, corte con láser, doblado y punzonado - muebles de metal

Fabricación de muebles de metal

Máquina de corte por láser de doble plataforma - fabricación de electrodomésticos

Fabricación de electrodomésticos

Dobladora de paneles CNC (tipo brazo de prensa) - gabinetes eléctricos

Gabinetes y cajas eléctricas

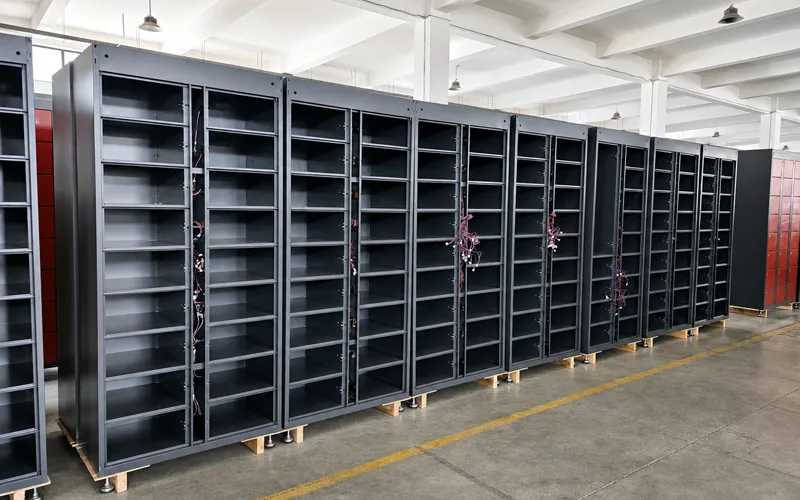

Máquina de corte por láser de fibra con una sola mesa - casillero de entrega

Casilla de entrega

Máquina de corte por láser de fibra con una sola mesa - estante para mercancías

Estanterías
