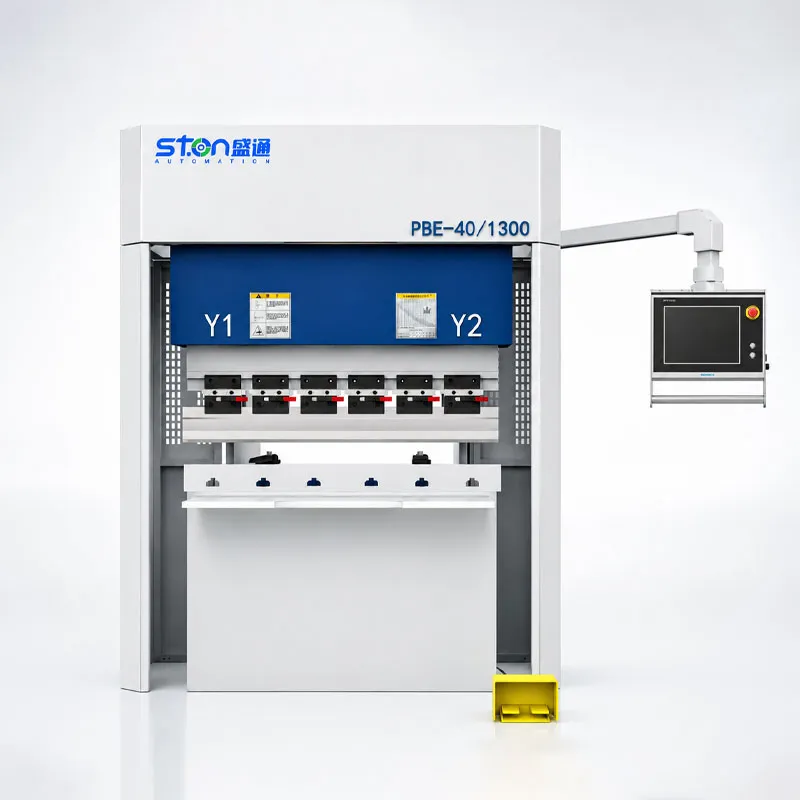

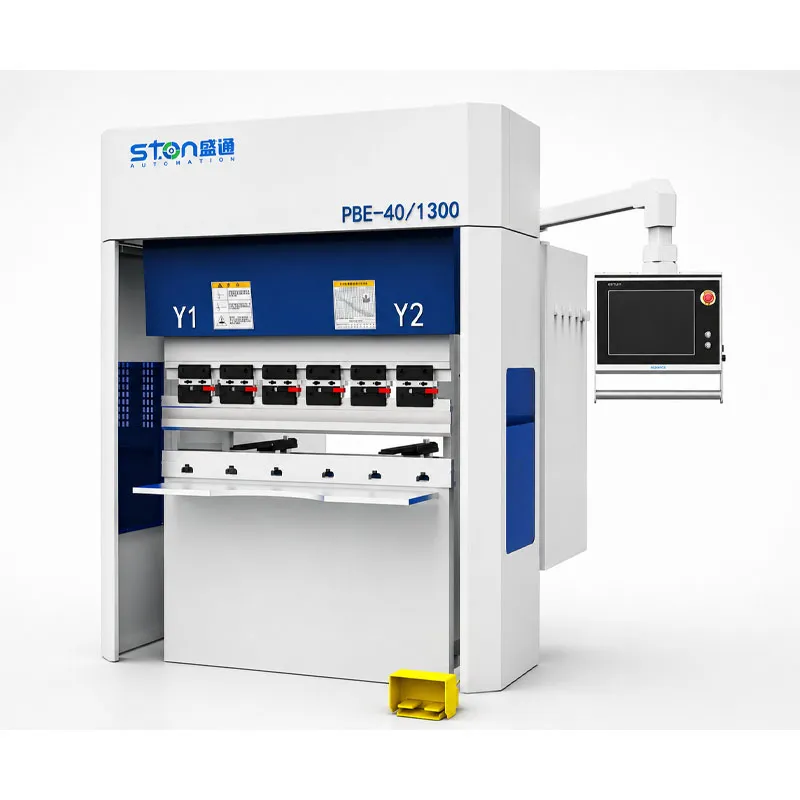

La prensa plegadora CNC totalmente eléctrica está diseñada para el plegado de chapa metálica de bajo tonelaje y alta precisión, con una longitud de plegado de hasta 2000 mm. Cuenta con una estructura accionada por servomotor eléctrico que no utiliza aceite hidráulico, lo que ayuda a reducir el riesgo de fugas de aceite, el ruido de funcionamiento, la carga de trabajo de mantenimiento y los costos de servicio a largo plazo.
| No. | Nombre | 25/1000 | 35/1250 | 40/1300 | 40/1600 | 60/2000 | unidad | |
| 1 | Presión nominal | 250 | 350 | 400 | 400 | 600 | KN | |
| 2 | Longitud de doblado | 1000 | 1250 | 1300 | 1600 | 2000 | MM | |
| 3 | Espaciado entre columnas | 900 | 1130 | 10000 | 1380 | 1700 | MM | |
| 4 | Recorrido del husillo roscado | 150 | 150 | 150 | 150 | 180 | MM | |
| 5 | Altura de apertura | 420 | 420 | 420 | 420 | 470 | MM | |
| 6 | Profundidad de la garganta | 145 | 300 | 300 | 300 | 300 | MM | |
| 7 | Velocidad de desplazamiento del control deslizante | Abajo | 200 | 190/260 | 160 | 240 | 140 | MM/S |
| 8 | Adelante | 40 | 50 | 30 | 40 | 40 | MM/S | |
| 9 | Regresar | 200 | 190/260 | 160 | 240 | 140 | MM/S | |
| 10 | Recorrido del eje X | 500 | 500 | 500 | 500 | 500 | mm | |
| 11 | Recorrido del eje R | 140 | 140 | 200 | 140 | 140 | mm | |
| 12 | Velocidad del eje X | 400 | 500 | 400 | 500 | 500 | mm/s | |
| 13 | Velocidad del eje R | 200 | 200 | 200 | 200 | mm/s | ||
| 14 | Potencia del motor principal | 8.8 | 7.5 | 7.5*2 | 10.8 | 10.8 | KW | |
| 15 | Dimensiones (L × M × H) | 1200/1050/2150 | 1450/1300/2380 | 1800/1350/2600 | 1700/1300/2430 | 4620/1720/2550 | MM | |
| 16 | Peso de la máquina | 1300 | 2000 | 3500 | 2500 | 10500 | kg | |
1. No se requiere aceite hidráulico
La estructura totalmente eléctrica elimina el uso de aceite hidráulico del sistema de accionamiento de doblado, lo que reduce el riesgo de fugas y simplifica el mantenimiento diario.
2. Menor costo de mantenimiento
El equipo lubrica automáticamente los componentes de precisión de la transmisión en puntos, momentos y cantidades fijos. Según la información proporcionada, el costo de mantenimiento es de aproximadamente 15% de una dobladora hidráulica.
3. Carcasa rígida y estable de la máquina
El fuselaje soldado de alta resistencia, sometido a tratamientos de recocido, granallado y envejecimiento, ayuda a mantener la precisión operativa a largo plazo y la resistencia a las cargas excéntricas.
4. Posicionamiento preciso mediante CNC
El tope trasero CNC multieje permite el posicionamiento automático y la programación multisegmentaria para piezas complejas que requieren pasos de doblado repetidos.
5. Transmisión por husillo roscado de movimiento suave
Las guías lineales de rodillos de alta precisión y los husillos roscados rectificados para uso intensivo garantizan un movimiento suave, baja fricción, alta precisión de posicionamiento y una vida útil más prolongada.
6. Diseño preparado para la automatización
La máquina se puede ampliar con sistemas de carga y descarga automáticos y se puede conectar a brazos robóticos para una producción continua automatizada.
El cuerpo de la máquina está fabricado con material soldado integral de alta resistencia y se somete a tratamientos de recocido, granallado y envejecimiento para eliminar las tensiones internas. Cuenta con suficiente rigidez, baja deformación, precisión de trabajo estable a largo plazo y gran resistencia a las cargas excéntricas.
Incorpora guías lineales de rodamiento de alta precisión y husillos roscados rectificados para servicio pesado, lo que se traduce en una baja resistencia a la fricción, un movimiento suave, una alta precisión de posicionamiento, bajo nivel de ruido, una larga vida útil y una mayor estabilidad general en el funcionamiento de la máquina.
No se requiere aceite hidráulico, lo que elimina el riesgo de fugas de aceite desde el origen. El equipo lubrica automáticamente los componentes de precisión de la transmisión en puntos, momentos y cantidades fijos, lo que prolonga la vida útil de los componentes principales de la transmisión. La tasa general de fallas es baja, y el costo de mantenimiento es aproximadamente 15% del de una dobladora hidráulica.
El sistema de articulación CNC multieje, el posicionamiento automático y la programación multisegmentaria permiten un posicionamiento rápido y preciso, lo que satisface las necesidades de piezas complejas que requieren múltiples operaciones de doblado y mejora significativamente la eficiencia y la precisión del procesamiento.
Utiliza componentes eléctricos de Siemens, cuenta con una gran capacidad antiinterferencias, un funcionamiento estable y confiable, una baja tasa de fallas, una interfaz de operación sencilla y un alto grado de inteligencia.
Las abrazaderas están bien fijadas, colocadas con precisión y son fáciles de cambiar. Permiten sujetar rápidamente moldes de diferentes especificaciones, lo que mejora la eficiencia en el cambio de moldes y garantiza la estabilidad durante el proceso de doblado.
Los moldes están diseñados de acuerdo con la pieza de trabajo y pueden modificarse de manera flexible según los requisitos de esta. Son adecuados para diversas formas de doblado, tienen un amplio rango de procesamiento y son muy adaptables.
Incorpora un sistema de control numérico inteligente con una interfaz de operación sencilla e intuitiva. Permite almacenar múltiples programas y recuperarlos con un solo clic, además de ofrecer un control preciso y una respuesta rápida. Es capaz de realizar la coordinación multieje y la programación de procesos complejos de doblado, y cuenta con un alto grado de inteligencia.
El sistema de carga y descarga automático y ampliable es compatible con la mayoría de los brazos robóticos del mercado, lo que permite una producción continua automatizada, reduce la intervención manual, mejora la eficiencia en el procesamiento por lotes y lo hace adecuado para la configuración de líneas de producción inteligentes.
