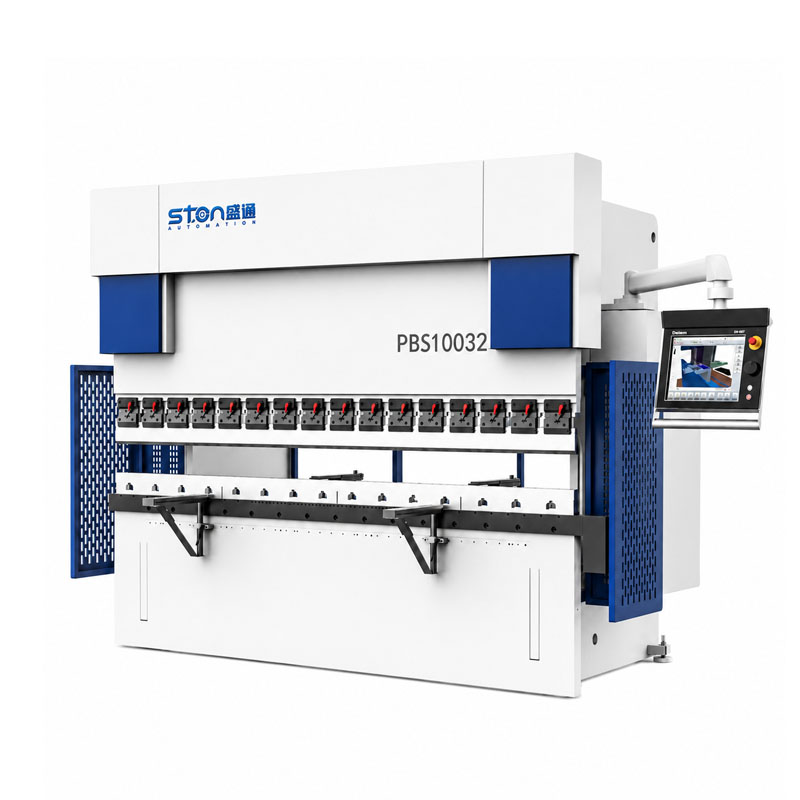

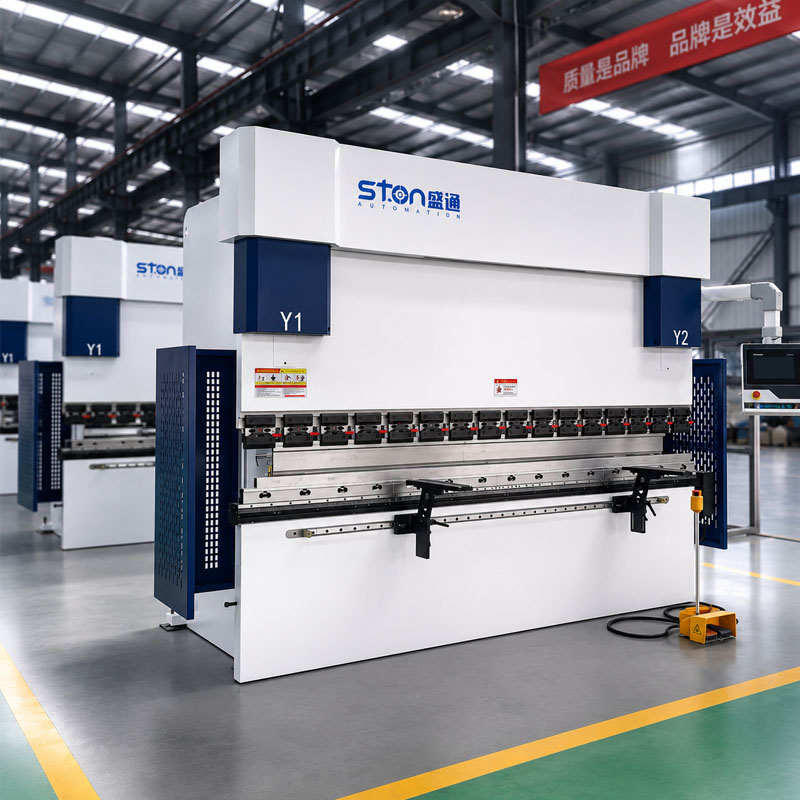

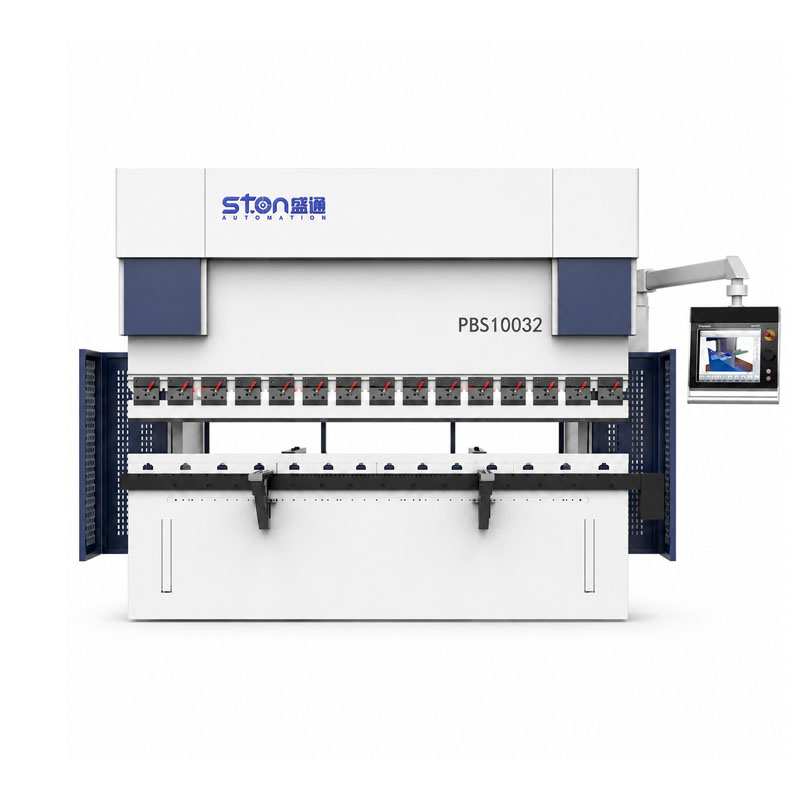

La prensa plegadora electrohidráulica con control numérico (CNC) está diseñada para el plegado preciso de láminas metálicas con diferentes espesores y requisitos de conformado. Combina un chasis soldado de alta rigidez, un sistema de control CNC, compensación mecánica, retroalimentación mediante regla de rejilla, tope trasero multieje, servomotor y un sistema hidráulico para garantizar un plegado estable y de alta precisión de las láminas de metal.
| No. | Nombre | 63/1500 | 63/2100 | 63/2550 | 100/3200 | 100/4100 | 150/3200 | 150/4100 | 220/3200 | 220/4100 | 250/3200 | 250/4100 | 320/3200 | 320/4100 | Unidad |
| 1 | Presión nominal | 630 | 630 | 630 | 1000 | 1000 | 1500 | 1500 | 2200 | 2200 | 2500 | 2500 | 3200 | 3200 | kn |
| 2 | Longitud de doblado | 1500 | 2100 | 2550 | 3200 | 4100 | 3200 | 4100 | 3200 | 4100 | 3200 | 4100 | 3200 | 4100 | mm |
| 3 | Espaciado entre columnas | 1200 | 1600 | 2050 | 2700 | 3600 | 2700 | 3600 | 2700 | 3600 | 2700 | 3600 | 2700 | 3600 | mm |
| 4 | Altura de apertura | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 680 | 680 | mm |
| 5 | Profundidad de la garganta | 350 | 350 | 350 | 390 | 390 | 405 | 405 | 405 | 405 | 405 | 405 | 405 | 405 | mm |
| 6 | Descenso rápido del control deslizante | 185 | 185 | 185 | 220 | 220 | 180 | 180 | 160 | 160 | 150 | 150 | 130 | 130 | mm/s |
| 7 | Alimentación por movimiento | 19 | 19 | 19 | 17 | 17 | 14 | 14 | 12 | 12 | 10 | 10 | 9.5 | 9.5 | mm/s |
| 8 | Devolución rápida | 180 | 180 | 180 | 210 | 180 | 180 | 170 | 160 | 150 | 150 | 140 | 120 | 110 | mm/s |
| 9 | Recorrido del eje X | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | mm |
| 10 | Recorrido del eje R | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | mm |
| 11 | Velocidad del eje X | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | mm |
| 12 | Velocidad del eje R | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | mm |
| 13 | Potencia del motor principal | 8.7 | 8.7 | 8.7 | 10.8 | 10.8 | 13.2 | 13.2 | 16.7 | 16.7 | 16.7 | 16.7 | 22 | 22 | kw |
| 14 | Volumen de aceite hidráulico | 130 | 180 | 200 | 300 | 400 | 300 | 400 | 300 | 400 | 300 | 400 | 400 | 500 | L |
| 15 | Dimensiones externas (L x M x H) | 2000/1620/2470 | 2600/1620/2470 | 3150/1620/2470 | 3720/1720/2550 | 4620/1720/2550 | 3780/1730/2600 | 4680/1730/2600 | 3830/1800/2670 | 4730/1800/2670 | 3830/1800/2670 | 4730/1800/2670 | 3880/2100/3250 | 4760/2100/3250 | mm |
| 16 | Espesor de la máquina (placa vertical / corredera / mesa de trabajo) | 40/50/60 | 40/50/60 | 40/50/60 | 50/60/80 | 50/70/90 | 60/70/90 | 60/80/100 | 70/80/100 | 70/90/110 | 70/80/100 | 70/90/110 | 80/90/110 | 80/100/120 | mm |
| 17 | Carrera del cilindro | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 225 | 225 | 315 | 315 | mm |
| 18 | Peso de la máquina | 4500 | 5000 | 6000 | 8500 | 10500 | 9200 | 11600 | 11000 | 13200 | 11000 | 13200 | 16800 | 19000 | kg |
| 19 | Caudal de la bomba de aceite | 16 | 16 | 16 | 20 | 20 | 25 | 25 | 32 | 32 | 32 | 32 | 40 | 40 | L |
1. Cuerpo de la máquina de alta rigidez
El fuselaje de acero de alta resistencia soldado, sometido a tratamientos de recocido, granallado y envejecimiento, ayuda a reducir la deformación y a mantener una precisión de flexión estable durante un uso a largo plazo.
2. Opciones flexibles de control CNC
Los sistemas de control DELEM y los sistemas opcionales de la ESA permiten guardar y recuperar parámetros programables, lo que facilita la gestión de trabajos de doblado repetitivos.
3. Compensación mecánica para curvas rectas
El sistema de compensación ayuda a contrarrestar la deformación del carro y de la mesa de trabajo, mejorando la rectitud de la pieza de trabajo y la precisión de doblado a lo largo de toda su longitud.
4. Retroalimentación de regla de rejilla en bucle cerrado
La regla de rejilla proporciona detección de posición y retroalimentación en tiempo real, lo que permite una alta precisión de posicionamiento y un bajo error de repetibilidad.
5. Topes traseros CNC multieje
El tope trasero permite un posicionamiento preciso y un ajuste flexible para el doblado en varios segmentos y piezas complejas de chapa.
6. Ampliación opcional de la automatización
La máquina se puede equipar con sistemas automáticos de carga y descarga o con brazos robóticos para reducir la mano de obra y mejorar la eficiencia de la producción.
Fabricada con chapa de acero de alta resistencia, soldada y sometida a tratamientos de recocido, granallado y envejecimiento, cuenta con buena rigidez, baja deformación y precisión estable durante un uso prolongado, lo que la hace adecuada para procesos de doblado de alta precisión y gran tonelaje.
Los modelos disponibles incluyen los DELEM53T, 58T, 66T y 69T, así como el sistema italiano ESA opcional. Se pueden almacenar de manera programable varios conjuntos de parámetros de proceso y recuperarlos con un solo clic, lo que garantiza un control preciso de los ángulos de doblado y la carrera.
Equipado con componentes eléctricos de ESTUN y Siemens, cuenta con una gran capacidad para resistir las interferencias, una baja tasa de fallas y un funcionamiento seguro y estable, y permite un funcionamiento continuo, a largo plazo y eficiente.
Equipada con un sistema de compensación mecánica, contrarresta eficazmente la deformación del carro y la mesa de trabajo, lo que garantiza ángulos de doblado uniformes a lo largo de toda la longitud y mejora la rectitud y la precisión de la pieza de trabajo.
La regla de rejilla de alta precisión ofrece detección y retroalimentación en tiempo real en un circuito cerrado, lo que garantiza una alta precisión de posicionamiento y una alta repetibilidad, permitiendo un doblado preciso y satisfaciendo las necesidades del trabajo con chapa metálica de alta precisión.
Los moldes son muy versátiles y de rápida instalación, y pueden equiparse con los moldes correspondientes según los distintos productos de los clientes.
El dispositivo de sujeción permite un posicionamiento firme y confiable, se adapta a diversos espesores de chapa y formas de doblado, y ofrece una alta eficiencia en el cambio de moldes y un amplio rango de procesamiento.
Puede monitorear el área protegida en tiempo real y detener inmediatamente la máquina si una persona u objeto extraño ingresa a ella, lo que garantiza un alto nivel de seguridad y previene de manera efectiva los accidentes laborales.
Las guías lineales de precisión y las guías de rodamiento ofrecen baja fricción, movimiento suave, bajo nivel de ruido de funcionamiento, alta precisión del deslizador y una vida útil prolongada del equipo.
El tope trasero CNC con articulación multieje ofrece un posicionamiento preciso y un ajuste flexible, lo que permite un posicionamiento continuo para el doblado en múltiples segmentos y mejora la precisión y la eficiencia del mecanizado de piezas complejas.
Accionada por un servomotor ESTUN y un sistema hidráulico, ofrece una respuesta rápida, un par elevado, un ajuste preciso de la velocidad y la presión, ahorro de energía y un funcionamiento estable y confiable.
Se puede ampliar para convertirlo en un sistema automatizado de carga y descarga, y se puede equipar con la mayoría de los brazos robóticos disponibles en el mercado para lograr una producción en línea de ensamblaje sin personal, reducir la mano de obra y aumentar la productividad.
