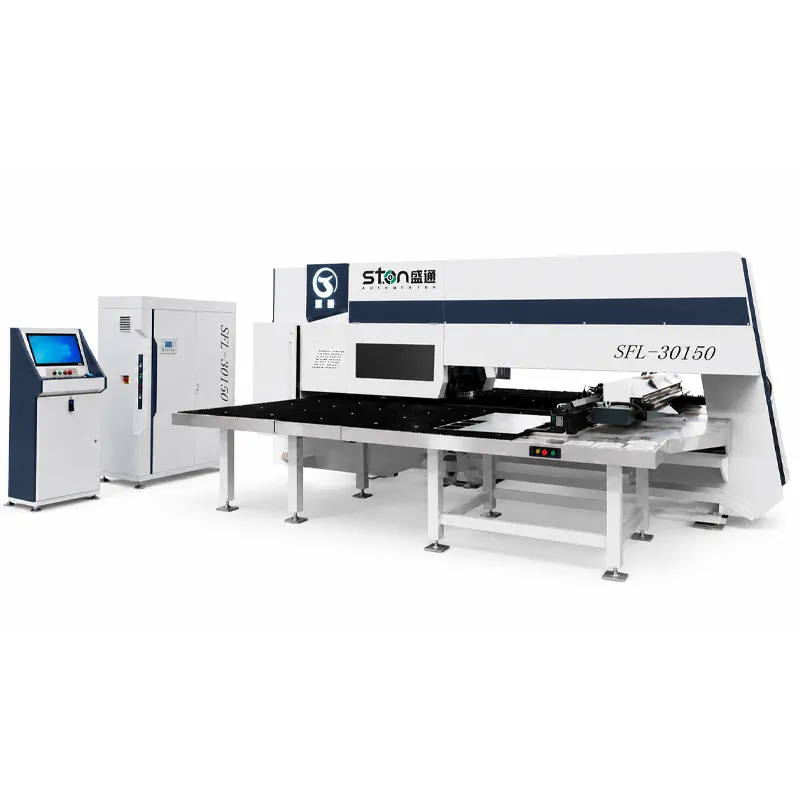

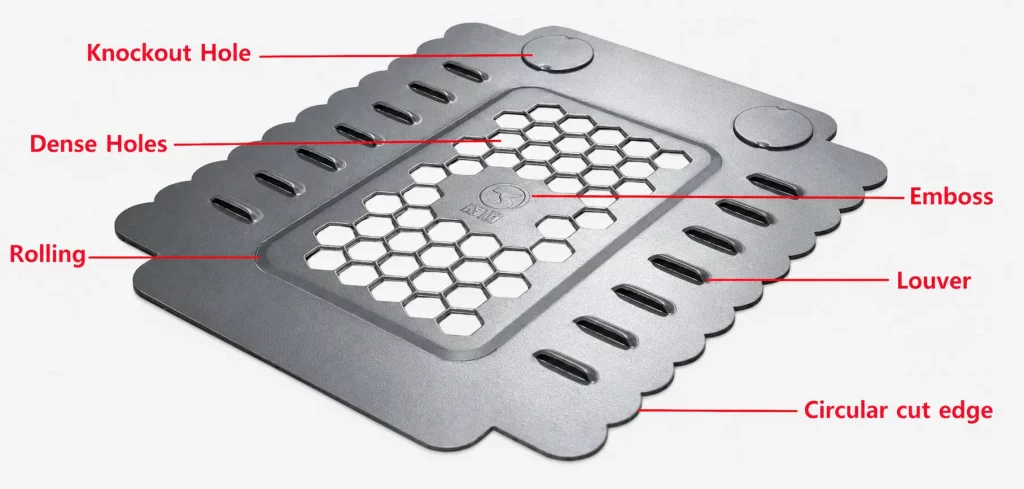

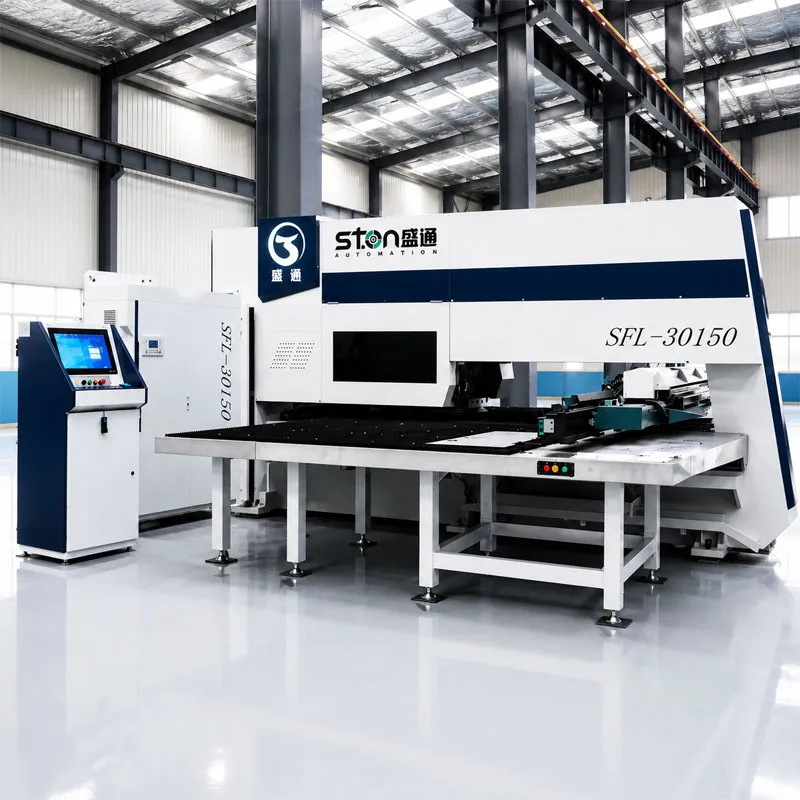

Las máquinas combinadas de punzonado y corte por láser STON integran punzonado con torreta CNC, conformado, roscado y corte por láser de fibra en un solo proceso de producción de chapa. El sistema es ideal para fábricas que procesan piezas mixtas con orificios repetitivos, elementos conformados y contornos flexibles. Permite reducir la manipulación secundaria, mejorar la consistencia de las piezas y ayudar a los equipos de producción a pasar de procesos separados de punzonado y corte a un flujo de trabajo automatizado más compacto.
| Nombre | Parámetro | Unidad | Observación |
| Fuerza de perforación | 300(30)/400（40） | KN(T) | 1500 Nm |
| Estructura del marco | “Marco cerrado tipo ”O» | – | – |
| Tamaño máximo de la chapa metálica que se puede procesar en una sola posición | Eje X 2500 | mm | El posicionamiento secundario del eje X permite mecanizar hasta 5000 mm. |
| Espesor máximo de chapa procesada | Eje Y 1250/1500 | mm | |
| Diámetro máximo de perforación en un solo golpe | 6 | mm | – |
| 25,4 mm | Φ88,9 | mm | – |
| Paso de escalón | 405 | veces por minuto | – |
| 5 mm | |||
| Profundidad de punzonado | |||
| Frecuencia real de punzonado | Molde de guía larga serie 85 conforme a la norma internacional | – | – |
| Tipo de troquel | 16A, 11B, 3C, 2D (incluidas las estaciones de trabajo giratorias 1B y 1C) | – | Estándar |
| Plano de la estación de la torreta | 2 | Conjunto | – |
| Cilindro de reposicionamiento | Eje X 80 | m/min | – |
| Velocidad máxima de alimentación | Eje Y 80 | m/min | |
| Estructura de la tabla | Tablero compuesto de acero con bolas, tipo cepillo/universal | – | Borde de acero inoxidable (opcional) |
| Velocidad máxima de la torreta | 40 | rpm | – |
| Precisión de mecanizado | ±0,1 | mm | – |
| Gama de corte por láser | 1250/1500*2000 | mm | – |
| Potencia de corte por láser | 3000 | W | Hay otras opciones de alimentación disponibles. |
| Precisión del corte con láser | ±0,1 | mm | – |
| Recorrido del láser en el eje Y | 1250/1500 | mm | – |
| Recorrido del láser en el eje Z | 150 | mm | – |
| Tamaño de corte por láser | ≤30 | mm | – |
| Número total de ejes | 7(X, Y, Z, T, C, Z, Y) | Unidades | – |
| Dimensiones totales | 52005000/55002230 | mm | Dirección X, dirección Y, altura |

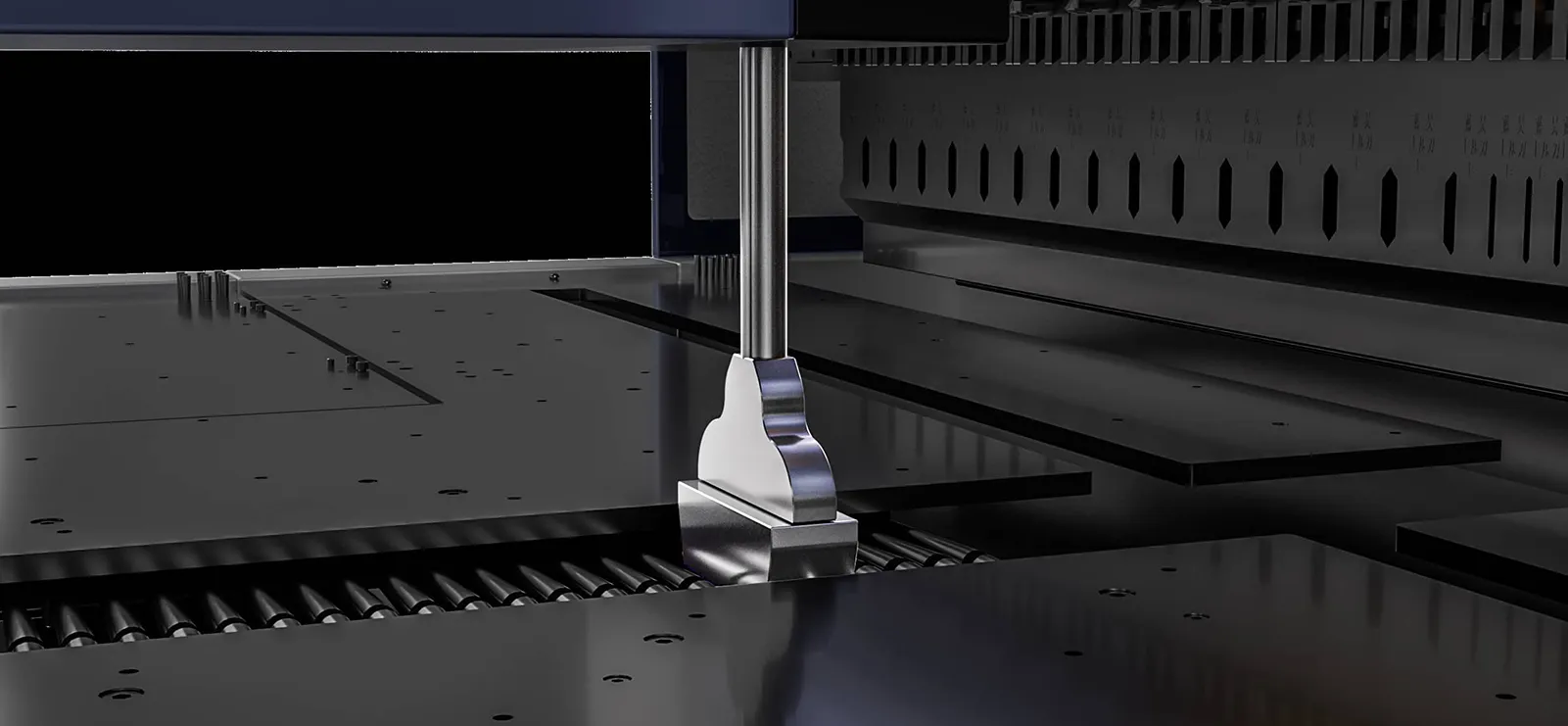

Está fabricada con placas de acero de gran espesor soldadas en un solo bloque, y se somete a tratamientos de templado, granallado y envejecimiento para eliminar por completo las tensiones internas. No se deforma durante el funcionamiento prolongado a alta velocidad y con cargas pesadas, lo que garantiza la estabilidad, la precisión y la vida útil de toda la máquina.
La transmisión por engranaje helicoidal utiliza una estructura de eje de cobre resistente al desgaste, lo que se traduce en un bajo nivel de ruido. Cuenta con control independiente de dos estaciones rotativas para una alta precisión. El accionamiento directo por servomotor garantiza un estampado rápido y silencioso.
Todo el sistema viene equipado de serie con un sistema de moldes con transmisión de piñón y cremallera de doble cadena. Se caracteriza por su alta velocidad y aceleración, lo que reduce significativamente el tiempo de posicionamiento. Ofrece una alta precisión de posicionamiento y una repetibilidad estable (±0,01~0,02 mm). La precisión se mantiene incluso en carreras largas, lo que lo hace adecuado para el procesamiento de planchas de gran formato.
Sistema CNC integrado de punzonado y corte: un único sistema controla simultáneamente la prensa punzonadora, el láser y los movimientos de los ejes. Sistema FANUC opcional disponible. Programación única, totalmente automatizada, que no requiere intervención manual.
Esta máquina ofrece doble funcionalidad e integra múltiples procesos. El estampado, el conformado, el corte por láser y el recorte se realizan en una sola máquina con una única operación de sujeción. Ocupa aproximadamente 40% menos espacio que un sistema combinado de prensa punzonadora y corte por láser. Elimina el tiempo necesario para la manipulación, la sujeción secundaria y la alineación secundaria.
Cremalleras rectificadas con precisión, guías lineales y husillos de bolas. Mantienen una alta precisión durante largos períodos con un desgaste mínimo y una vida útil prolongada. Se mantienen estables incluso a altas velocidades, lo que permite obtener superficies de corte lisas y sin vibraciones.
Como complemento a las punzonadoras: las punzonadoras son muy eficientes, mientras que los láseres ofrecen flexibilidad. Láser de fibra + cabezal de enfoque automático: alta calidad del haz, respuesta rápida y corte de precisión.
Soporte de montaje patentado con viga doble triangular. El riel guía, el husillo y el riel guía forman una estructura triangular, lo que reduce la carga sobre el husillo y da como resultado una baja inercia durante el funcionamiento a alta velocidad, un posicionamiento rápido y bajas vibraciones.
El sistema doble de piñón y cremallera, combinado con un husillo de avance, garantiza un funcionamiento estable a altas velocidades sin vibraciones, lo que se traduce en una mayor aceleración y un tiempo de ciclo más rápido. Además, ofrece una repetibilidad y un posicionamiento más estables.
Componentes eléctricos de marca y alta protección: Schneider Electric, Siemens, etc., a prueba de interferencias, a prueba de polvo y resistentes a la temperatura. Baja tasa de fallas, alta estabilidad y larga vida útil.
Servoaccionamientos y actuadores Panasonic de Japón. Alta capacidad de respuesta, alta precisión y alta confiabilidad. No se produce sobrecalentamiento ni pérdida de pasos durante el funcionamiento continuo a largo plazo. En combinación con sistemas de doble accionamiento o de piñón y cremallera, el desempeño dinámico general es de primera categoría.
El sistema de enfriamiento por aceite proporciona un control constante de la temperatura del motor, los rieles guía, el cabezal láser y el tanque de aceite. Es un sistema integrado, ofrece un mejor enfriamiento que el enfriamiento por agua y tiene menores requisitos ambientales.
Líneas integradas de corte y doblado por láser para fábricas inteligentes.

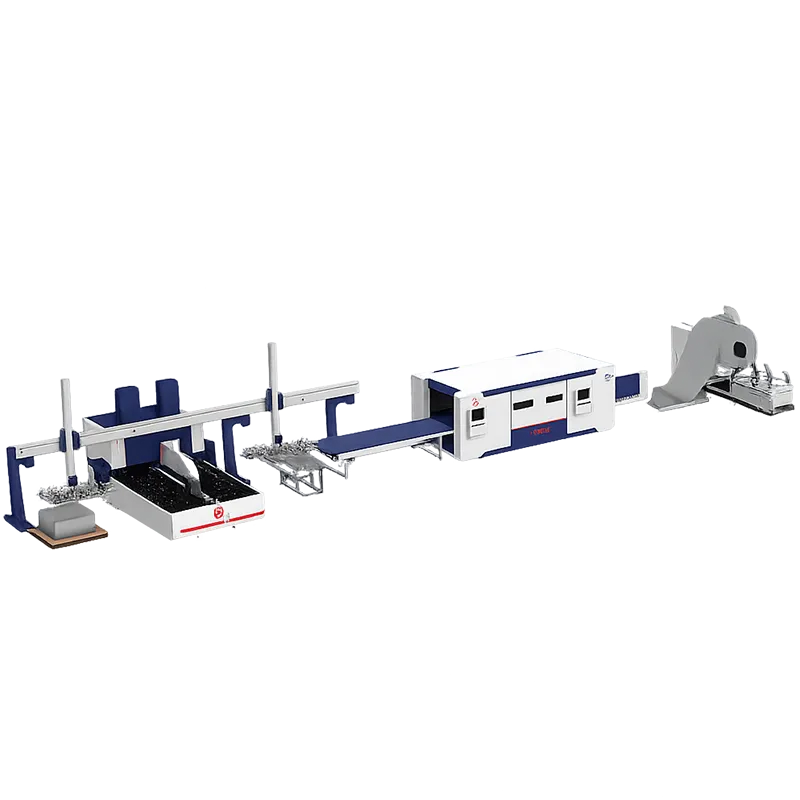

Líneas integradas de desenrollado, corte por láser y doblado para fábricas de chapa metálica de gran volumen.
Punzonadoras de torreta con servoaccionamiento y control numérico (CNC) para la producción en serie precisa y eficiente de chapa metálica.

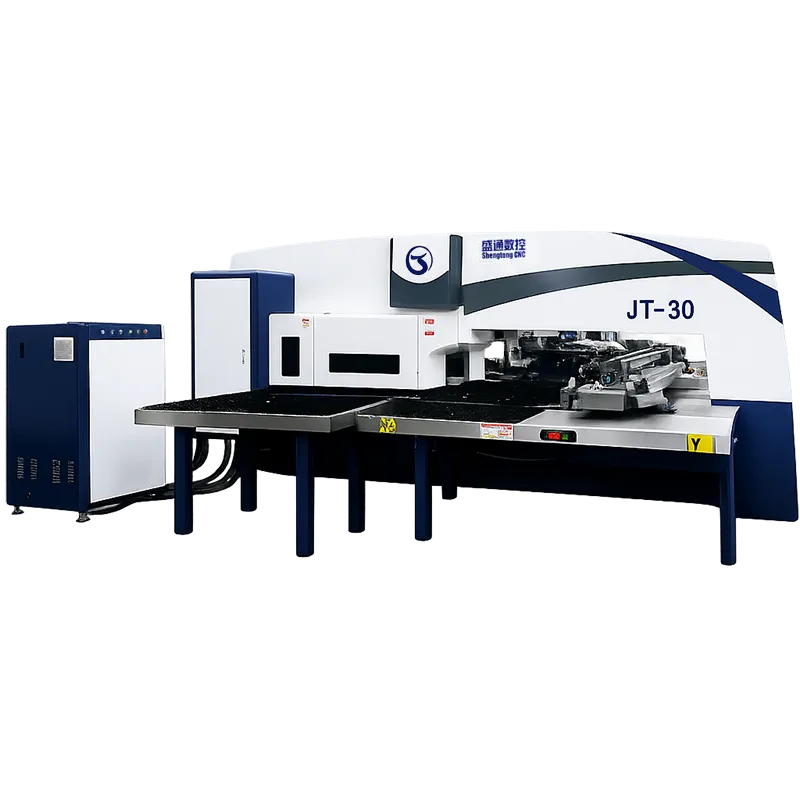

Punzonadoras mecánicas CNC de torreta para la producción en serie precisa y eficiente de chapa metálica.
Indíquenos las dimensiones y el espesor de la chapa, así como sus objetivos de producción. Nuestros ingenieros le recomendarán una configuración de máquina combinada de corte por láser y punzonado para su línea en un plazo de 24 horas.
